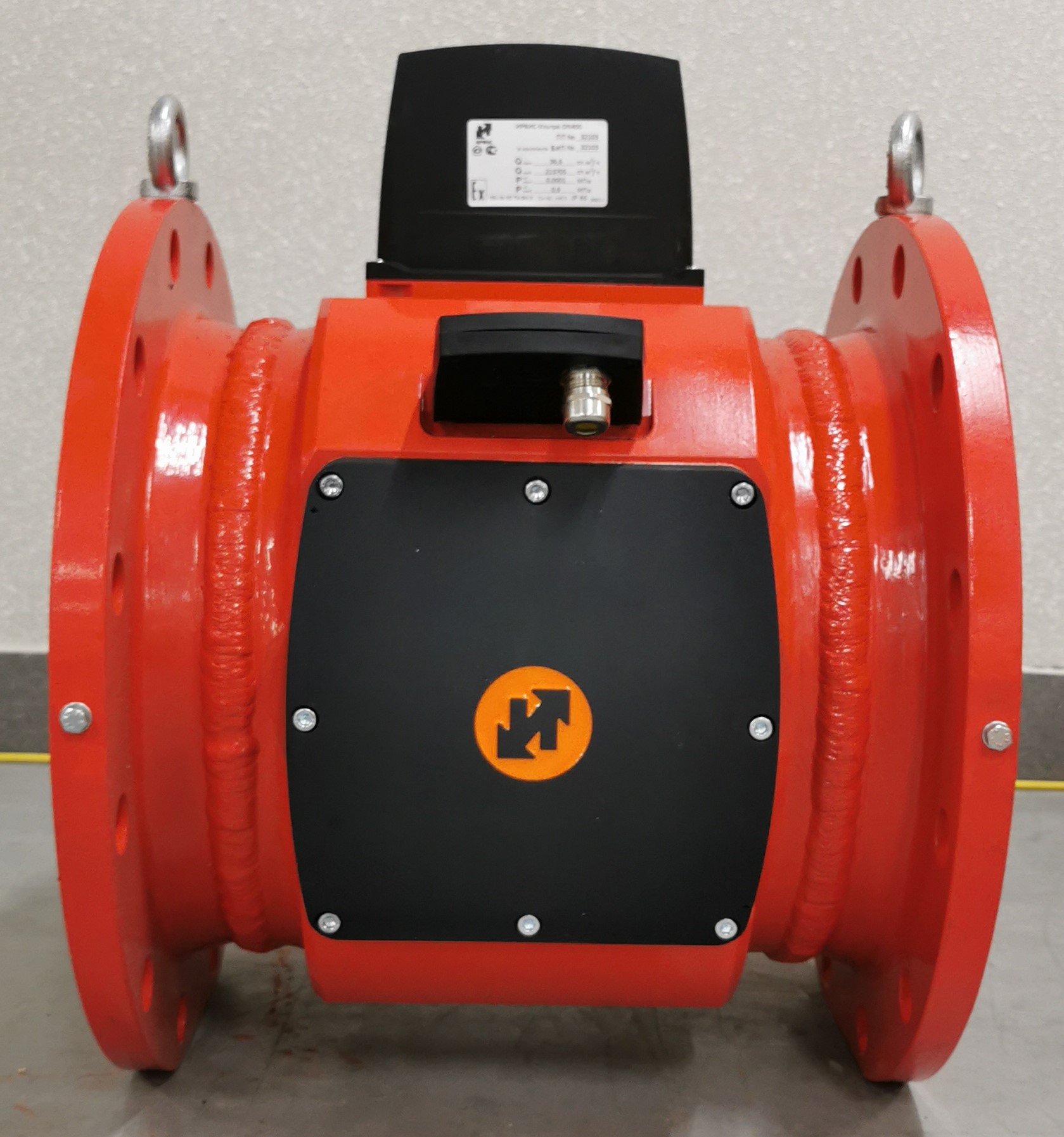

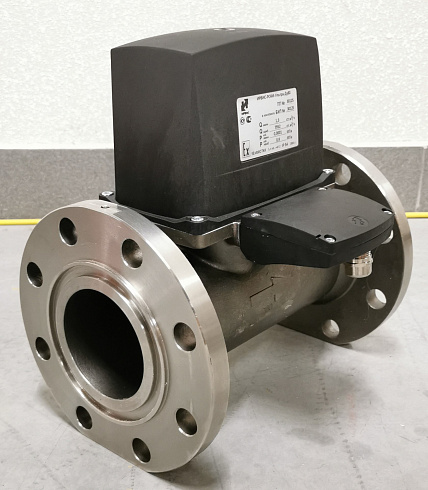

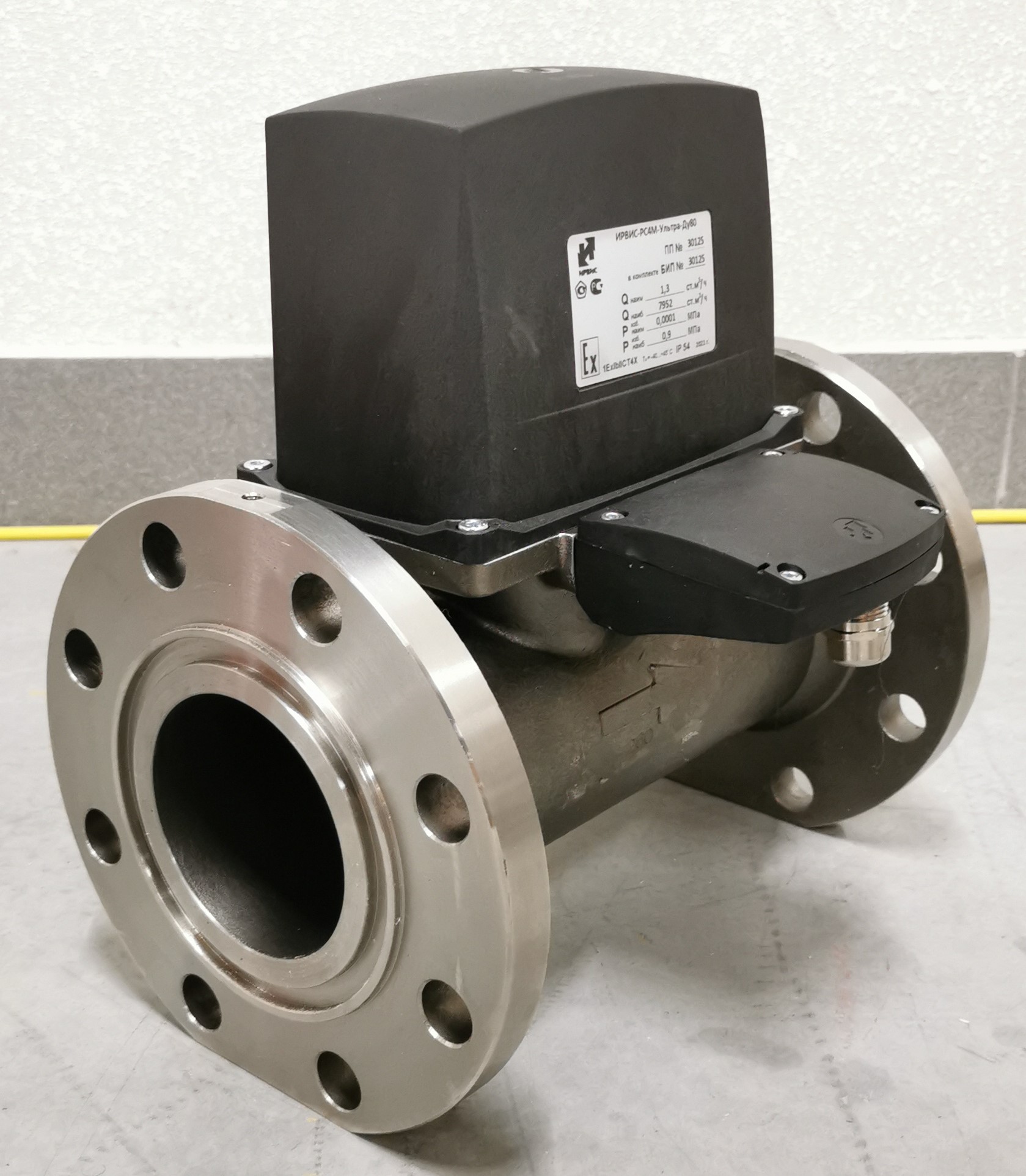

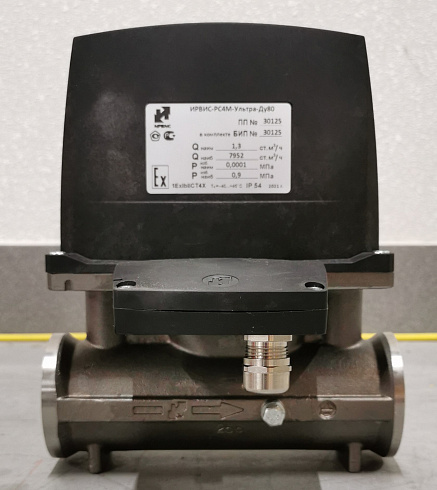

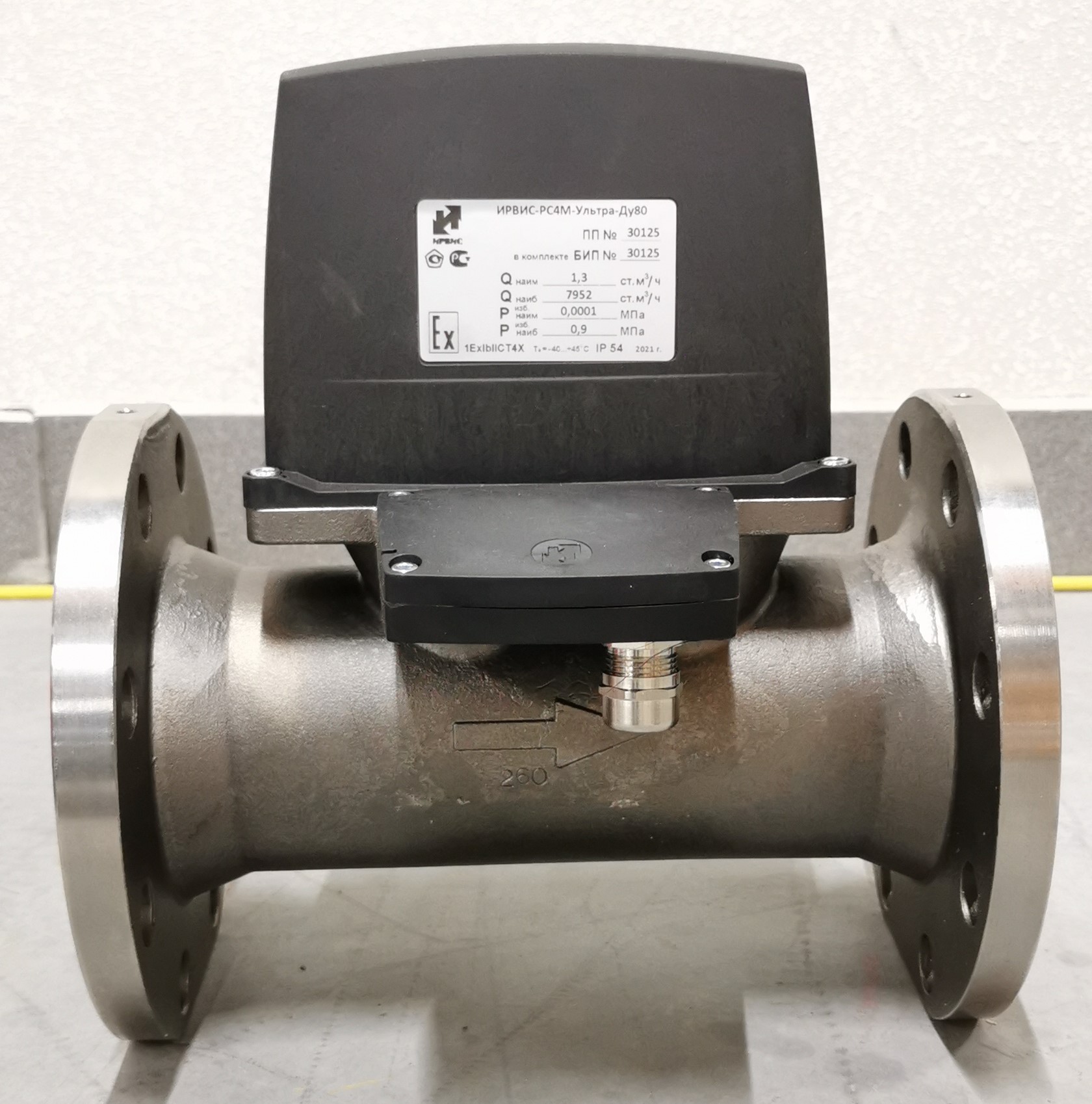

ИРВИС-Ультра

Name: ИРВИС-Ультра
Brand: ИРВИС
SKU: irvis-ultra
Availability: InStock

Гарантия качества Товары и услуги сертифицированы

Гибкий подход Работаем в интересах клиента

Техническая поддержка Квалифицированная помощь по любым вопросам

Оперативность Быстро и качественно подберем оборудование для ваших задач или окажем необходимые услуги

Описание

Основные достоинства

широкий диапазон измерений (1:250, 1:400, 1:600) в базовом исполнении
не чувствителен к пневмоударам
не чувствителен к загрязнениям (с диагностикой допустимого уровня загрязнения)
умный расходомер (отправка отчётов, отправка SMS о нештатных ситуациях)
не требуется измерения перепада давления на счётчике
поставка в комплекте с прямолинейными участками
в комплекте поставки имитационная катушка расходомера
правильность монтажа обеспечивается конструктивом присоединительных частей
комплектуется токовым интерфейсом 0-5 мА, 4-20 мА (для использования в автоматических системах управления)
интерфейсы RS 232 и RS 485 с возможностью подключения двух систем телеметрии
в комплекте поставки устройство для считывания архивов
программное обеспечение для обработки данных с расходомера-счётчика в свободном доступе на сайте производителя

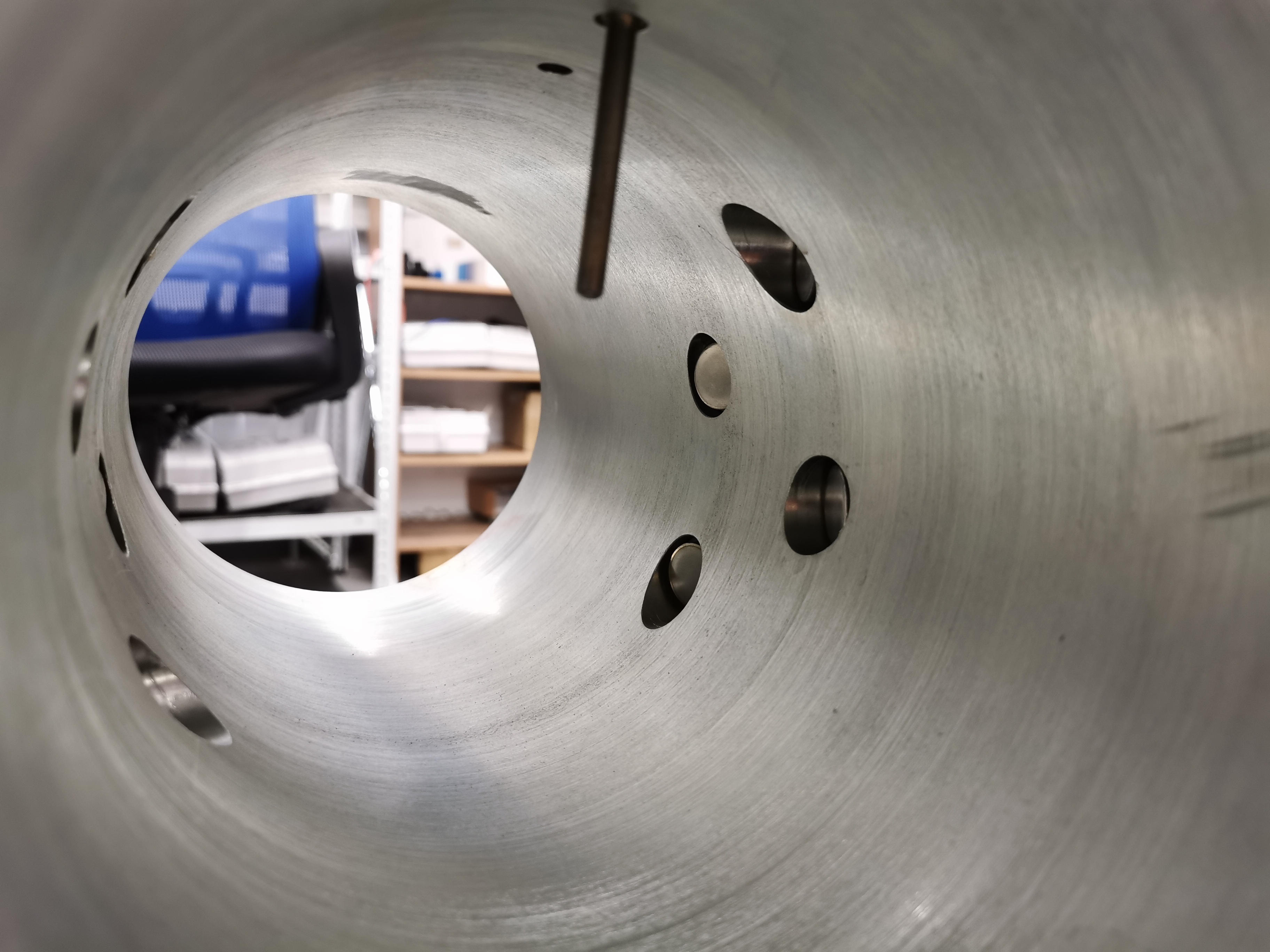

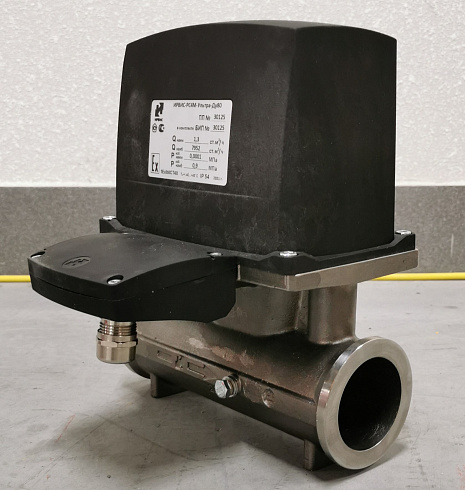

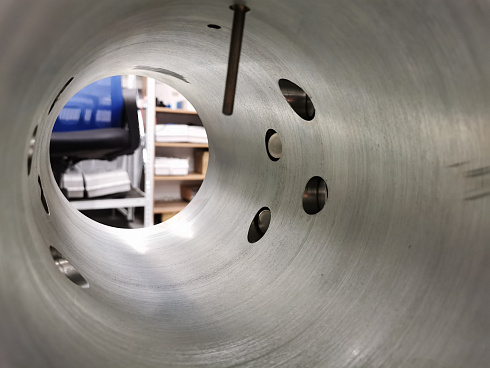

в расходомерах ИРВИС-Ультра младших диаметров Ду 50, 80 и 100 используется специально спрофилированный канал проточной части и схема с отражением луча, что значительно повышает чувствительность расходомера и расширяет его динамический диапазон. Данные решения закреплены в п. 1.3, п. 3.1.15 и в п. 3.1.16 ГОСТ 8.611-2913

Технические параметры

Измеряемая среда	не агрессивные горючие газы, инертные газы, водород, гелий, водяной пар и т.п
Номинальный диаметр ПП, мм	50, 80, 100, 150, 200, 300, 40
Диапазон измерений объёмного расхода газа при рабочих условиях, м3/ч	от 0,12 до 14000 (для полнопроходного исполнения)
Диапазон измерений скорости газа, м/с	от 0,057 до 48
Диапазон измерений абсолютного давления, МПа	от 0,05 до 16
Диапазон измерений температуры, 0С	от -40 до +250
Пределы допускаемой относительной погрешности при рабочих условиях, %	от ±0,5 до ±1,4
Пределы допускаемой относительной погрешности при приведении к стандартным условиям, %	от ±0,65 до ±1,8
Питание, В	220, 24, 3,6 (автономное, срок службы элементов питания - 3 года)
Маркировка взрывозащиты	ПП - 1Ех ib IIC T4 Gb X БИП - [Ех ib Gb ] IIC
Межповерочный интервал	3 года
Способ поверки	проливная

Принцип действия

Принцип действия расходомера-счетчика газа ИРВИС-Ультра основан на измерении разности времен прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него.

Принцип действия прибора позволяет измерять расход газа, как в прямом, так и в обратном направления (реверсивные потоки, пример, АГНКС).

Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.

Комплектация

Характеристики	Параметры

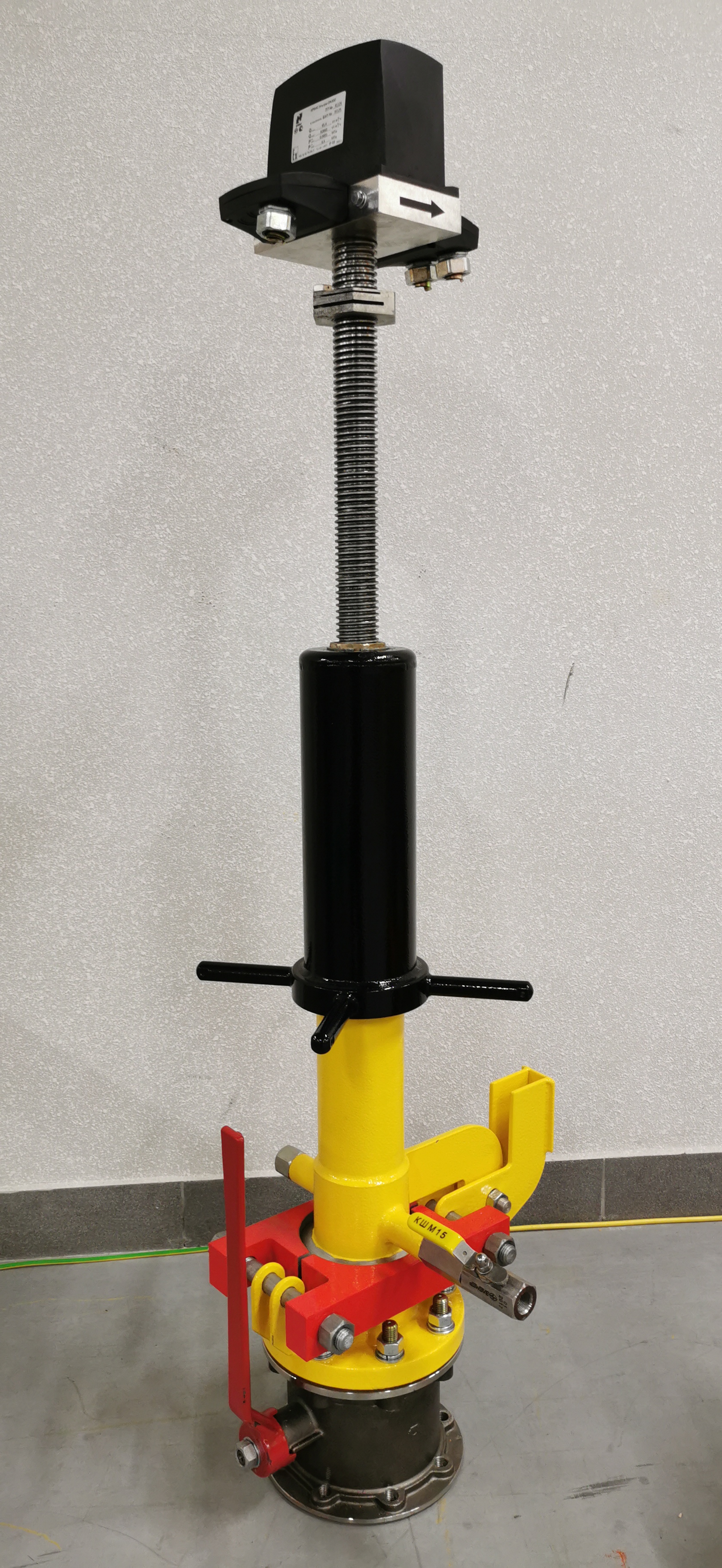

Первичный преобразователь (ПП), до 4-х ПП	Исполнение: полнопроходной, погружной, врезной.
В состав ПП входят:	ППР – первичный преобразователь расхода; ППД – первичный преобразователь давления; ППТ – первичный преобразователь температуры; БПУ – блок преобразователя – усилителя;
Блок интерфейсов и питания (БИП), до 4-х каналов подключения ПП	Исполнение: корпусное, бескорпусное;
В состав БИП входят:	БИ - блок индикации с кнопками управления; БИЗ – барьер искрозащиты; РИ – регистратор информации (с интерфейсами RS-232/485); БПС- блок питания сетевой (при питании БИП от сети 220 В); АВП – адаптер внешнего питания (при питании БИП от сети 24 В или устройства бесперебойного питания); ТИ – токовый интерфейс (0-5 мА, 4-20 мА) при заказе;
Устройство бесперебойного питания (УБП-Х-Х) по заказу	Исполнение: корпусное, бескорпусное;
В состав УБП входят:	БПВ – блок питания внешний; Блок аккумуляторов; Автоматический трёхфазный выключатель (при корпусном исполнении); Шкаф (при корпусном исполнении);
ИРВИС-извещатель, по заказу	Обеспечивает дистанционный контроль текущих значений и архивов со счетчика газа и автоматическое оповещение персонала о нештатных ситуациях;
ШКАФ-ИРВИС-КИП, по заказу	Предназначен для установки вторичной аппаратуры узлов учёта газа, других контрольно-измерительных приборов, приборов электроавтоматики и телемеханики и для обеспечения рабочих температурных условий не менее плюс 5±3°С при температуре окружающей среды менее плюс 5°С.
Комплект прямолинейных участков, по заказу	Прямолинейный участок до ПП ( 30 Ду, 20 Ду, 10 Ду) в зависимости от варианта врезки; Прямолинейный участок после ПП ( 5 Ду) при любом варианте врезки; ФП (УПП) – формирователь потока, устройство подготовки потока (турбулизатор или турбулизатор-ЭНДО с ответным фланцем) взамен прямолинейного участка до ПП;
Монтажный комплект:	Шпильки или болты, гайки, кольцевые прокладки, ответные фланцы;
Имитационная вставка (катушка под ПП):	Для монтажа прямолинейных участков в газопровод; (запрещается использование ПП при монтаже и продувке прямолинейных участков)
Флеш-карта+ USB адаптер (диспетчеризация ногами):	Для быстрого переноса данных в электронном виде из счётчика на компьютер;
