Назначение
Технологический и коммерческий учет объема неагрессивных, осушенных и очищенных газов: природный и городской газы, пропан, воздух, азот, инертные газы и др. в теплоэнергетических установках промышленных, коммунальных и др. предприятий.
Принцип работы

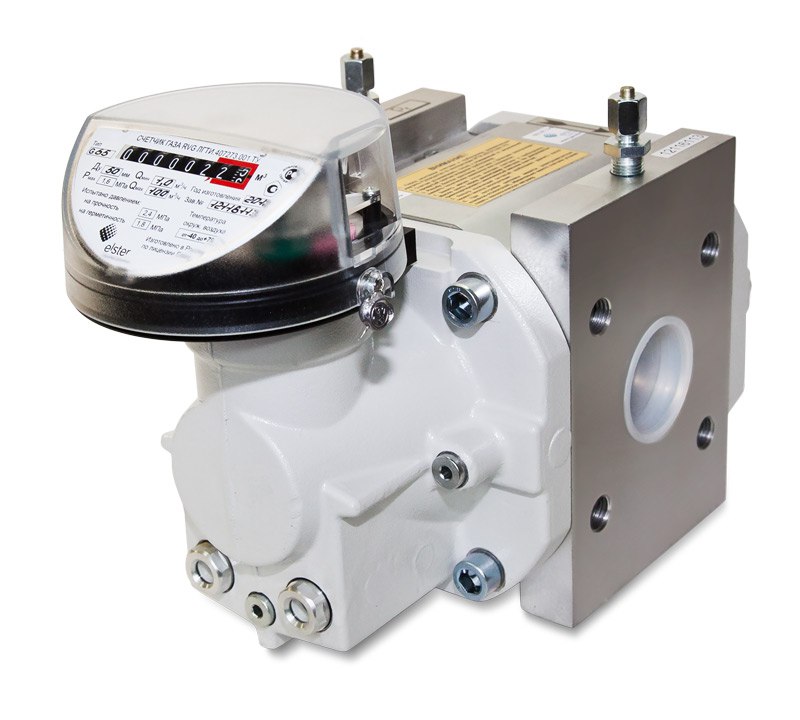

Ротационный счетчик газа RVG работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.
Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть оснащен электронными корректорами ЕК270, ЕК260 или ТС220, ТС215, ТС210.
Основные характеристики
-
широкий диапазон измеряемых расходов;
-
низкая потеря давления на счетчике;
-
быстродействие и высокая точность в импульсном режиме эксплуатации;
-
отсутствие требований к длине прямых участков, несоосности счетчика и трубопровода и степени некруглости трубопровода;
-
монтаж на горизонтальных и вертикальных участках трубопровода;
-
независимость точности измерений от давления и характера потока газа в сети;
-
возможность работы с электронными корректорами ЕК270, ЕК260*, ЕК-88*, ТС220, ТС215*, ТС210*, ТС-90*;
-
возможность использования высокочастотного А1К и среднечастотного датчика R300 в комплексах СГ-ЭК с корректором ЕК270 для контроля расхода газа;
-
энергонезависимость.
* — электронные корректоры сняты с производства
Таблица основных характеристик
| RVG G16 Ду 50 | 25 | 1:20, 1:30 | 0,1 | 13 |
| RVG G25 Ду 50 | 40 |
1:20, 1:30, 1:50, 1:65 |
0,1 | 13 |
| RVG G40 Ду 50 | 65 | 1:20, 1:30, 1:50, 1:65, 1:80 | 0,1 | 13 |
| RVG G65 Ду 50 | 100 | 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:160 | 0,1 | 13 |
| RVG G100 Ду 80 | 160 | 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:160 | 0,25 | 17 |
| RVG G160 Ду 80 | 250 | 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:160 | 0,40 | 27 |
| RVG G250 Ду 100 | 400 | 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:160 | 0.40 | 37 |
| RVG G400 Ду 100 | 650 | 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:160 | 0.65 |
Отличительные особенности
-
Диапазон измеряемых расходов от 0,6 м³/ч до 650 м³/ч;
-
Рабочее давление газа не более 1,6 МПа;
-
Диапазон измерения расходов Qмин / Qмакс: до 1:160.
-
окружающей среды от −40 до +70°С;
-
измеряемой среды от −30 до +70°С ;
Пределы допускаемой относительной погрешности основного исполнения:
-
не более ±1% в диапазоне расходов от 0,1Qмакс до Qмакс;
-
не более ±2% в диапазоне расходов от Qmин до 0,1Qмакс;
Пределы допускаемой относительной погрешности дополнительного исполнения, имеющего в обозначении букву «У»:
-
не более ±1% в диапазоне расходов от 0,05Qмакс до Qмакс;
-
не более ±2% в диапазоне расходов от Qmин до 0,05Qмакс;
Межповерочный интервал 5 лет (на коммерческом учете 2 года в соответствии с законом "О единстве измерений").
