Назначение
Измерение (в том числе и при коммерческом учете) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.
Счетчики газа СГ16МТ-Р используются в узлах учета газа с рабочим давлением до 1,6МПа, счетчик газа СГ75МТ-Р – до 7,5 МПа.
Принцип работы
Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика - турбинки. При взаимодействии потока газа с турбинкой, последняя вращается со скоростью, пропорциональной скорости (т.е. объемному расходу) измеряемого газа.
Число оборотов турбинки с помощью механического редуктора и магнитной муфты суммируется на интегрирующем устройстве (счетном механизме), показывающем объем газа, прошедший через счетчик за время измерения, при рабочих условиях.
Основные характеристики
Диапазон рабочих расходов: от 8 м3/ч до 4000 м3/ч.
Диаметр условного прохода: от Ду50 до Ду200.
Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.
Диапазон измерений Qmin/Qmax:
-
1:10 – для счетчика СГ16МТ-100-Р
-
1:12,5 – для счетчика СГ16МТ-100-Р-1
-
1:20 – для счетчиков СГ16(75)МТ-250…4000-Р-2
-
1:25 – для счетчиков СГ16МТ-250…650-Р-3
-
1:30 – для счетчиков СГ16МТ-800…4000-Р-3
Диапазон температуры:
-
окружающей среды от -40 °С до +70 °С;
-
измеряемой среды от -20 °С до +50 °С.
Пределы допускаемой относительной погрешности
-
– в диапазоне расходов от Qt до Qmax; ± 1%;
-
– в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):
-
- счетчики СГ16МТ-100-Р (-Р-1): 0,2Qmax;
-
- счетчики СГ16(75)МТ-250…4000-Р-2: 0,1Qmax;
-
- счетчики СГ16МТ-250…4000-Р-3: 0,05Qmax;
Таблица основных характеристик:
|
Условное обозначение |
Расход М3/ч |
Ду,мм |
||
|
Q max |
Q min= |
Qmin= |
||
|
СГ-16МТ-100 |
100 |
|
10 |
50 |
|
СГ-16МТ-160 |
160 |
8 |
16 |
80 |
|
СГ-16МТ-200 |
200 |
10 |
20 |
80 |
|
СГ-16МТ-250 |
250 |
12,5 |
25 |
80 |
|
СГ-16МТ-400 |
400 |
20 |
40 |
100 |
|
СГ-16МТ-650 |
650 |
32,5 |
65 |
100 |
|
СГ-16МТ-800 |
800 |
40 |
80 |
150 |
|
СГ-16МТ-1000 |
1000 |
50 |
100 |
150 |
|
СГ-16МТ-1600 |
1600 |
80 |
160 |
200 |
|
СГ-16МТ-2500 |
2500 |
125 |
250 |
200 |
Межповерочный интервал: 5 лет (на коммерческом учете 2 года в соответствии с законом "О единстве измерений").
Отличительные особенности
-
Длина прямых участков при слабых возмущениях: до счетчика от 2-х Ду, после счетчика – от 1Ду.
-
Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215.
-
Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
-
счетчики СГ75МТ-Р имеют бесфланцевое исполнение корпуса, что упрощает процесс его монтажа и демонтажа из трубопровода.
Конструкция
В цилиндрическом корпусе счетчика последовательно по потоку расположены струевыпрямитель, турбинка и преобразователь. В преобразователе на шарикоподшипниках установлен вал, выполненный заодно с червяком. Последний кинематически связан с зубчатым колесом, которое далее связано с нижним поводком магнитной муфты. Через магнитную муфту передается вращение на оцифрованные ролики счетного механизма посредством верхнего поводка магнитной муфты и механического редуктора.
Снаружи на корпусе счетчика установлен масляный насос с маслопроводом для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.

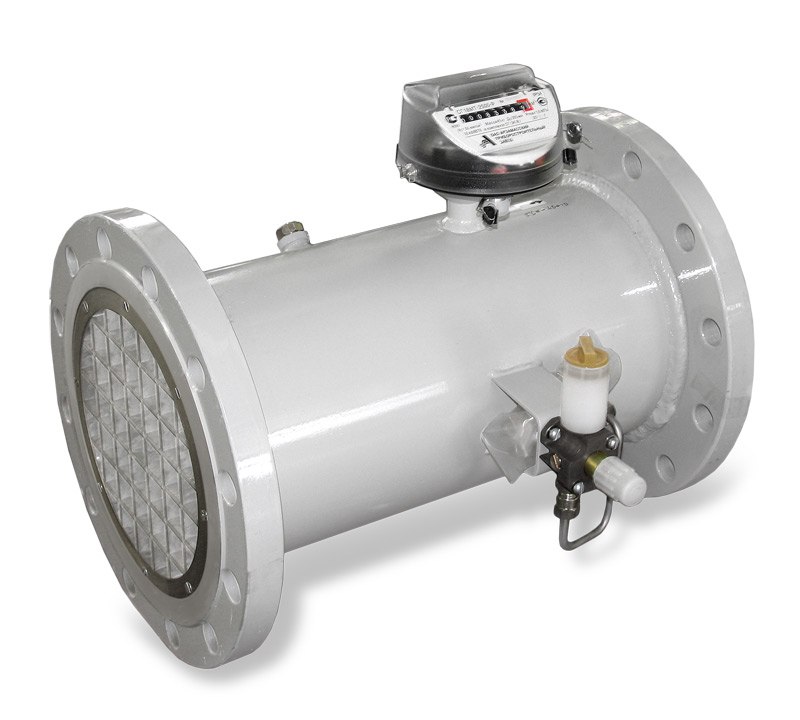

Счетчики газа СГ16МТ-250…4000-Р имеют фланцевое исполнение корпуса. Счетчики газа СГ16МТ-100-Р и СГ75МТ-Р имеют бесфланцевое исполнение корпуса.
