Газоанализаторы предназначены для измерения объемной доли кислорода (О2), монооксида углерода (СО), а также для выдачи сигнализации при достижении установленных пороговых значений содержания кислорода.
Эти устройства применяются для оптимизации режимов горения на предприятиях теплоэнергетики, нефтепереработки, металлургии, машиностроения и в других отраслях промышленности, где используется газообразное, жидкое и твердое топливо.
Газоанализатор представляет собой стационарное, автоматическое устройство, предназначенное для измерения объемной доли кислорода (О2), монооксида углерода (СОе). Он также выдает сигнализацию при достижении установленных пороговых значений в зонах классов 1, 2, где возможно образование взрывоопасных смесей подгрупп IIA, IIB+H2, IIIA, IIIB+H2, при температурных классах T3 (в соответствии с ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010).
Тип газоанализатора – стационарный, автоматический. Метод пробоотбора может быть диффузионным или принудительным, а режим работы – непрерывным.
Используемые сенсоры в газоанализаторе включают:
- Электрохимический метод с использованием чувствительного элемента на основе диоксида циркония (ZrO2) для измерения объемной доли кислорода;
- Полупроводниковый метод для измерения объемной доли монооксида углерода

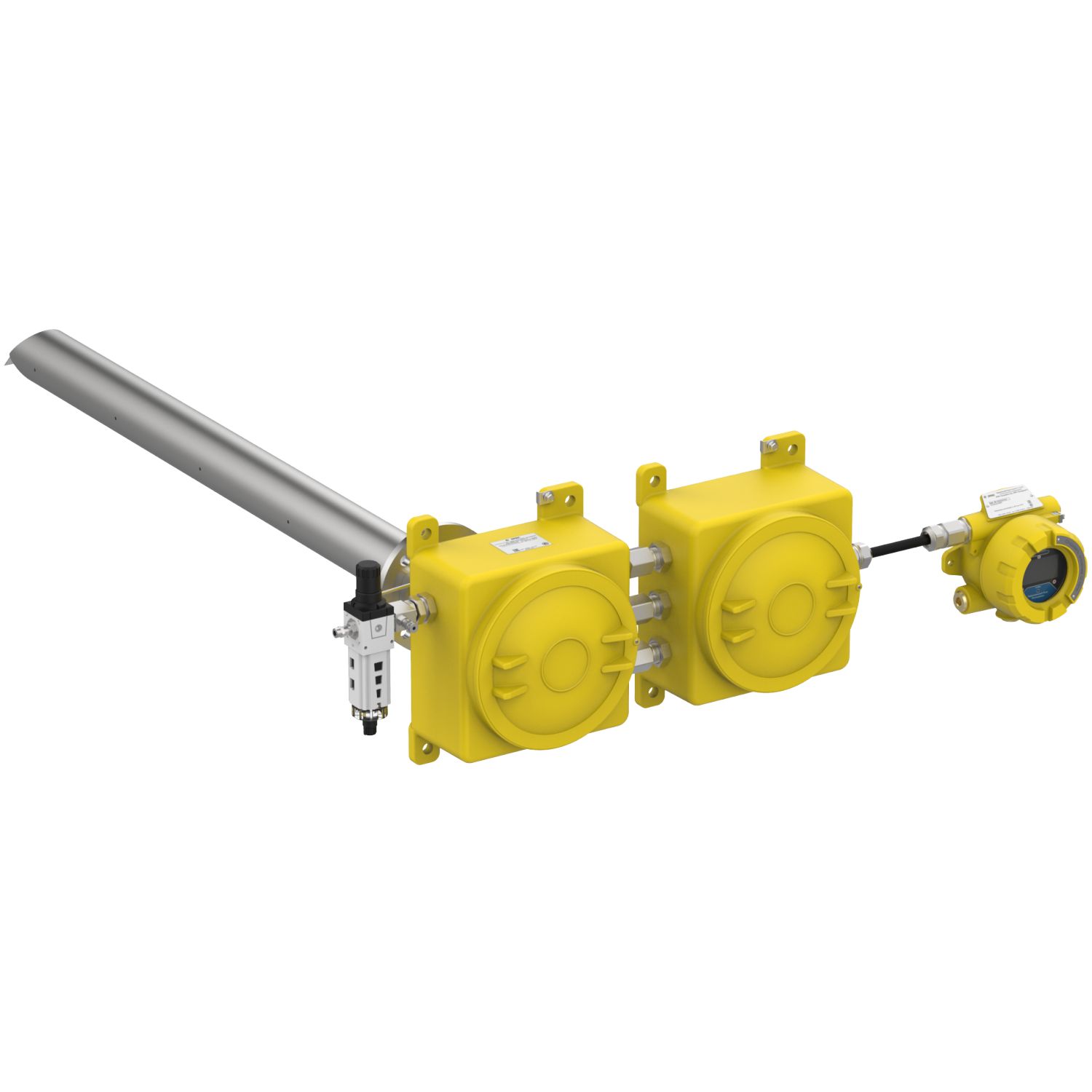

Конструктивно газоанализаторы включают блок питания и обработки (БПО), измерительную ячейку и зонду.
Основные функции газоанализатора включают:
- Цифровую индикацию содержания определяемого компонента в режиме реального времени на ЖК-дисплее;
- Световую сигнализацию при достижении содержания определяемого компонента установленных порогов срабатывания "ПОРОГ 1" и "ПОРОГ 2";
- Индикацию неисправностей и ошибок работы;
- Обмен данными с ПК через цифровой последовательный интерфейс RS-485 Modbus RTU;
- Релейные выходы до 3 шт.
Основные технические характеристики:
|
Метрологические характеристики |
||||
| Определяемый компонент | Диапазон измерений объёмной доли определяемого компонента | Пределы допускаемой основной погрешности | ||
| абсолютной | приведенной | относительной | ||
| Кислород (О2) |
от 0 до 2 % от 0 до 5 % от 0 до 10 % от 0 до 25 % |
– |
±2 % |
– |
| от 5 до 100 % |
– |
– |
±2 % |
|
| Продукты неполного сгорания в пересчете на (СО) | 0 – 500 млн -1 |
– |
±5 % |
– |
| 0 – 1000 млн -1 |
– |
±5 % | – | |
| 0 – 2000 млн -1 |
– |
±5 % |
– |
|
| 0 – 1 % |
– |
±2 % |
– |
|
| 0 – 5 % |
– |
±2 % |
– |
|
| Определяемые вещества, диапазоны измерений, пределы допускаемой основной погрешности | ||||
| Цена единицы младшего разряда для канала кислорода, об.д. | 0,01 | |||
| Цена единицы младшего разряда для канала монооксида углерода, млн-1 | 1 | |||
| Условия эксплуатации | ||||
|
Температура окружающей среды, ºС - температурное исполнение 1 - температурное исполнение 2 |
от минус 60 до плюс 65 от минус 60 до плюс 75 |
|||
| Максимальная температура анализируемого газа, ºС (в зависимости от модификации зонда) | 450, 704, 1024, 1648 | |||
| Атмосферное давление, кПа | от 70 до 130 | |||
| Относительная влажность воздуха, % | от 10 до 95 (без конденсации влаги) | |||
| Характеристики конструкции | ||||
| Маркировка взрывозащиты | 1Еx db IIB+H2 T3 Gb Х / Еx tb IIIB+ H2 T195℃ Db Х | |||
| Степень защиты оболочки |
IP66/IP67 IP66/IP68 |
|||
| Степень защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, класс | III | |||
| Габаритные размеры блока питания и обработки, мм, не более | 306×221×175 (без зонда) | |||
| Масса, кг, не более | 15 (без зонда) | |||
| Длина стандартного зонда, мм, не более |
6101) 9101) 12201) |
|||
| Масса стандартного зонда, кг, не более |
2,51) 3,11) 4,51) |
|||
| Давление анализируемого газа, мм Н2О | ±150 | |||
| Электротехнические характеристики | ||||
|
Напряжение питания переменного тока, В Частота, Гц |
от 187 до 253 от 49 до 51 |
|||
| Потребляемая мощность, ВА | 100 | |||
|
Выходной сигнал: - цифровой - аналоговый токовый, мА |
RS-485 Modbus RTU от 0 до 5 от 4 до 20 |
|||
| Максимально коммутируемый ток реле, А | 2 (30 В постоянного тока или 250 В переменного тока) | |||
|
Диапазоны установки порогов срабатывания сигнализации газоанализаторов должны быть: - сигнализация «Порог 1», объемная доля, % - сигнализация «Порог 2», объемная доля, % |
от 0,3 до 15,0 от 0,5 до 21,0 |
|||
| Характеристики установления сигнала | ||||
| Время установления выходного сигнала по уровню Т0,9, сек | 10 | |||
| Время прогрева газоанализатора, мин | 30 | |||
| Характеристики надежности | ||||
| Средний срок службы, лет | 212)3) | |||
| Назначенный срок службы, лет | 212)3)4) | |||
| Наработка до отказа, ч | 1100002)3) | |||
