Датчики - газоанализаторы стационарные ERIS Simple X предназначены для измерений массовой концентрации и объемной доли взрывоопасных газов и паров, кислорода, диоксида углерода, токсичных газов в воздухе рабочей зоны промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах, технологических газовых средах.
Подробнее
лучшее предложение
Гарантия качества
Товары и услуги сертифицированы
Гибкий подход
Работаем в интересах клиента
Техническая поддержка
Квалифицированная помощь по любым вопросам
Оперативность
Быстро и качественно подберем оборудование для ваших задач или окажем необходимые услуги
Принцип работы датчиков-газоанализаторов охватывает следующие технологии:
- Оптическая,
- Термокаталитическая,
- Электрохимическая,
- Фотоионизационная,
- Спектроскопическая с использованием диодно-лазерной технологии,
- Полупроводниковая.
- Датчики-газоанализаторы представляют собой одноканальные стационарные устройства, функционирующие автоматически и оборудованные сменными сенсорами. Они выполняют следующие функции:
- Измерение объемной доли или массовой концентрации горючих газов, паров горючих жидкостей (включая пары нефтепродуктов), токсичных газов (в том числе фреонов/хладагентов), концентраций, опасных при взрыве (ДВК), и предельно допустимых концентраций (ПДК в соответствии с ГОСТ 12.1.005-88);
- Выдача унифицированного токового сигнала от 4 до 20 мА;
- Выдача ненормированного сигнала в мВ;
- Выдача цифровых сигналов по протоколам RS-485 (включая протокол MODBUS RTU), HART, Колибри и E-WIRE, LoRa, LoRaWAN, MXair, Infinet, ERconnect (цифровые, беспроводные протоколы для передачи данных об измеренных значениях в режиме реального времени на частоте 868 МГц или 2.4 ГГц в рамках систем Интернета вещей и комплексных решений IoT). Передача данных осуществляется в кодированной форме, включая шифрование 128-битным ключом E-Key и динамическим кодом E-DKey (по запросу);
- Предупреждение о необходимости замены чувствительного элемента;
- Хранение архива событий в энергонезависимой памяти.
Датчики-газоанализаторы представлены в следующих модификациях:

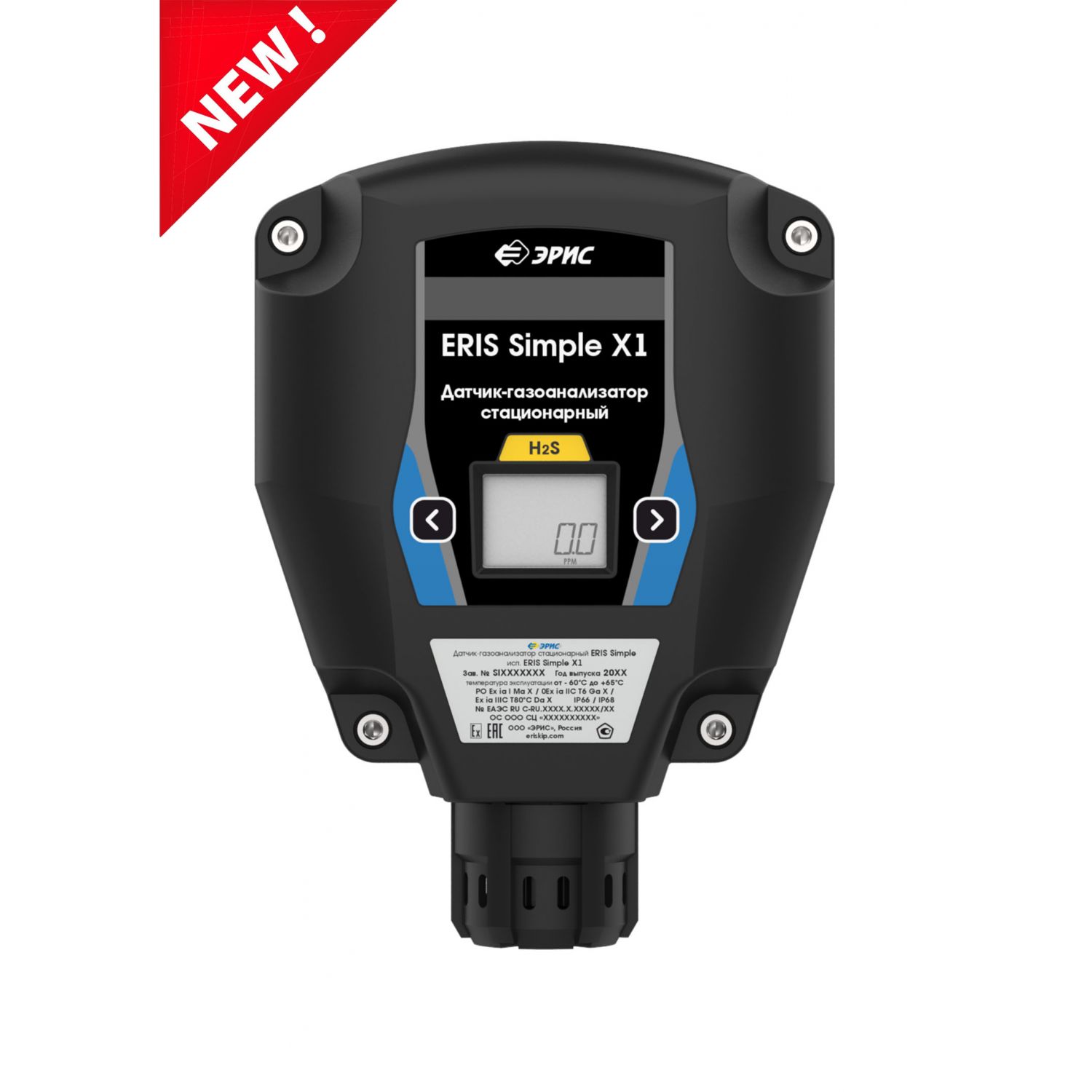

- ERIS Simple X1,
- ERIS Simple X2,
- ERIS Simple X3,
- ERIS Simple X4.
Их различия заключаются в конструкции корпуса, вариантах комплектации и способах монтажа. Каждая модификация корпуса выпускается в различных температурных исполнениях:
- Иcполнение 1,
- Исполнение 2,
- Исполнение 3,
- Исполнение 4,
- Исполнение 5.
Конструктивно датчики-газоанализаторы выполнены в пластиковом корпусе с крышкой (по запросу, корпус может быть изготовлен из стали или алюминиевого сплава, покрытого порошковой краской). На крышке корпуса установлен ЖК-дисплей с индикатором и кнопками управления. Корпус модели ERIS Simple X3 оборудован одним входом, расположенным в нижней части корпуса, в то время как корпусы моделей ERIS Simple X1, ERIS Simple X2, ERIS Simple X4 имеют два резьбовых входа, расположенных по боковым сторонам, предназначенных для подключения кабельных вводов с последующим монтажом кабелей от источника питания, сигнального выхода и интерфейсов. В корпуса датчиков-газоанализаторов встроены проушины, которые обеспечивают различные варианты монтажа.
Внутри корпуса установлены:
- Плата внешней коммутации;
- Электронный модуль;
- Держатель сенсора, в который установлен один из следующих типов сенсоров: IR - инфракрасный, CT – термокаталитический, EC – электрохимический, PID – фотоионизационный, PP – полупроводниковый, DL – спектроскопический диодно-лазерный TDLAS, MS – полупроводниковый MEMS, FR - инфракрасный на хладоны. Сенсоры оборудованы встроенной энергонезависимой памятью, в которой хранятся градуировочные характеристики, наименование измеряемого компонента, корректирующие коэффициенты и диапазоны измерений.
Дополнительно (по заказу) датчики-газоанализаторы могут быть оснащены следующими опциями:
- Реле аварии (ERIS Simple X2, ERIS Simple X4) для АВАРИИ, ПОРОГ1, ПОРОГ2, ПОРОГ3 (реле ПОРОГ3 доступно только для моделей, предназначенных для измерения аммиака);
- Интерфейс HART;
- Разъем для подключения HART-коммуникатора;
- Световой и звуковой индикатор;
- Модуль беспроводной передачи (2,4 ГГц, 868 МГц, по протоколу E-WIRE, LoRa, LoRaWAN, MXair, Infinet, ERconnect);
- Модуль автономного питания;
- Выносной модуль (выносной дисплей);
- Выносной чувствительный элемент (может быть установлен удаленно - до 30 метров от датчика);
- Выносной термокаталитический чувствительный элемент (сенсор) HT, предназначенный для использования в средах с температурой окружающего воздуха до плюс 150 ºС.
Основные технические характеристики:
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | От 12 до 30 |
| Время прогрева, мин, не более |
- с сенсором IR 2 - с сенсором EC 10 - с сенсором EC на NO, CH3OH, HCl, C2H4O 300 - с сенсором CT 30 - с сенсором PID 30 - с сенсором FR 10 - с сенсором PP 10 - с сенсором DL 2 - с сенсором MS 2 |
| Выходной сигнал*: |
- цифровой RS-485 Modbus RTU, HART - аналоговый токовый, мА от 4 до 20 |
|
температура окружающего воздуха, ºС: - температурное исполнение 1 от -60 до +65 - температурное исполнение 2 от -60 до +60 - температурное исполнение 3 от -55 до +60 - температурное исполнение 4 от -40 до +65 - температурное исполнение 5 от -40 до +60 - относительная влажность, % от 0 до 100 - атмосферное давление, кПа от 70 до 130 |
|
| Маркировка взрывозащиты |
- исполнение 1 PO Ex ia I Ma X/0Ex ia IIC T6 Ga X - исполнение 2 PO Ex da ia I Ma X/0Ex da ia IIC T6 Ga X - исполнение 3 0Ex ia IIC T6 Ga X - исполнение 4 PO Ex ia I Ma X/0Ex ia IIC T6 Ga X/Ex ia IIIC T80oC Da X |
| Степень защиты оболочки по ГОСТ 14254-2015 |
- исполнение 1 IP66/ IP67 - исполнение 2 IP66/ IP68 |
| Наработка до отказа | Не менее110000 |
| Назначенный срок службы | Лет 21 |
| Средний срок службы | лет 21 |
