Назначение

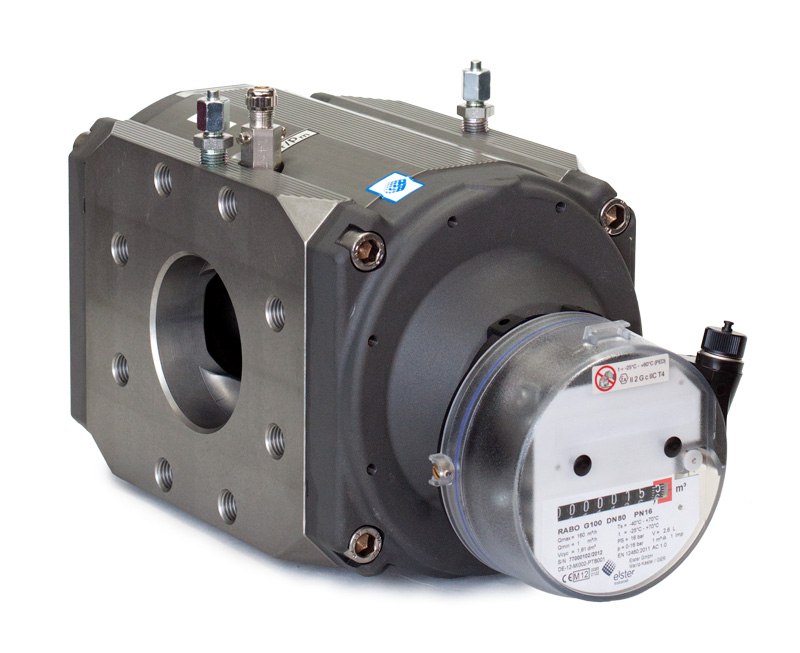

Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.
Основные характеристики
Счетчик RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяет требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740 — 2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
Метрологические и технические характеристики
|
Типо- размер |
Условный проход Ду, мм |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/ Qmax |
Перепад давления при Qmax, Па |
|||||||||
|
1:250* |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 |
||||
|
Qmin, м3/час |
|||||||||||||
|
G16 |
50 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
0,8 |
1,3 |
55 |
|
G25 |
50 |
40 |
- |
- |
- |
- |
- |
0.5 |
0.6 |
0.8 |
1.3 |
2 |
80 |
|
G40 |
50 |
65 |
- |
- |
- |
0.5 |
0.6 |
0.8 |
1 |
1.3 |
2 |
3 |
230 |
|
G65 |
50 |
100 |
0.4 |
0.5 |
0.6 |
0.8 |
1 |
1.3 |
1.6 |
2 |
3 |
5 |
540 |
|
G100 |
80 |
160 |
0.6 |
0.8 |
1 |
1.3 |
1.6 |
2 |
2.5 |
3 |
5 |
8 |
425 |
|
G160 |
80 |
250 |
1 |
1.3 |
1.6 |
2 |
2.5 |
3 |
4 |
5 |
8 |
13 |
575 |
|
G250 |
100 |
400 |
1.6 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
13 |
20 |
810 |
Отличительные особенности
-
Высокая точность измерения (исполнение 2У с погрешностью 0,9% во всем диапазоне);
-
Низкий порог чувствительности по расходу;
-
Пониженная чувствительность к пневмоудару;
-
Монтаж на горизонтальных и вертикальных участках газопровода;
-
Применение счетчика для направлений потока газа слева - направо или справа – налево;
-
Широкий диапазон измерения (до 1:250);
-
Отсутствие требований к длине прямолинейных участков трубопровода;
-
Низкая потеря давления на счетчике;
-
Возможность работы с электронными корректорами ЕК270, ТС220;
-
Наличие исполнений с улучшенными метрологическими характеристиками;
-
Возможность установки НЧ, СЧ и ВЧ датчиков импульсов;
-
Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации.
