Комплекс для измерения количества газа СГ-ЭК

Назначение

Комплексы для измерения количества газа СГ-ЭК (далее по тексту - комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее – газ), приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях счетчиками газа турбинными (TRZ, TRZ2, СГ) или ротационными (RABO, RVG) и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Комплексы СГ-ЭК могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Состав

• Комплекс СГ-ЭК состоит из корректора объема газа ЕК270 и счетчика газа в зависимости от исполнения:

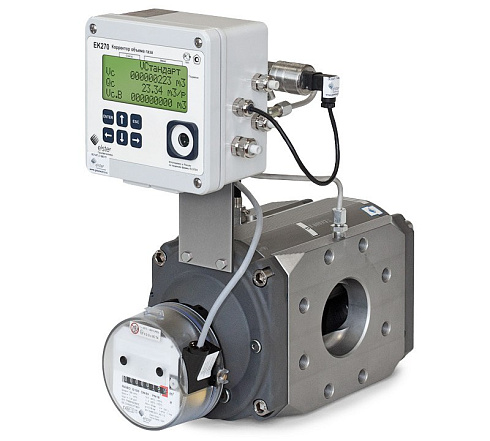

• СГ-ЭК-Р со счетчиком газа ротационным типа RABO или RVG;

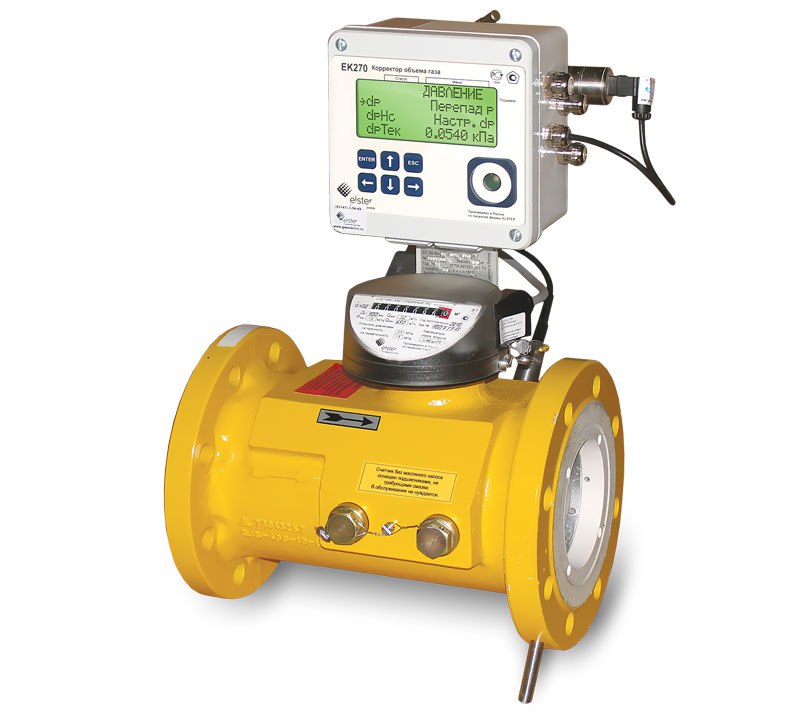

• СГ-ЭК-Т со счетчиком газа турбинным типа TRZ или TRZ2 или СГ;

Принцип работы

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными (TRZ, TRZ2, СГ) или ротационными (RABO, RVG) при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Основные характеристики

Диапазон рабочих расходов:

• для модификаций СГ-ЭК-Р со счетчиком RABO: от 0,4 м³/ч до 400 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:250).

• для модификаций СГ-ЭК-Р со счетчиком RVG: от 0,6 м³/ч до 650 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).

• для модификаций СГ-ЭК-Т со счетчиком TRZ: от 5 м³/ч до 6500 м³/ч (диапазон рабочих расходов Qmin/Qmax: при давлении до 0,3 МПа — до 1:30; при давлении от 0,3 МПа до 1,0 МПа — до 1:50; при давлении свыше 1,0 МПа — до 1:80);

• для модификаций СГ-ЭК-Т со счетчиком TRZ2: от 5 м³/ч до 1600 м³/ч (диапазон рабочих расходов Qmin/Qmax — до 1:30);

• для модификаций СГ-ЭК-Т со счетчиком СГ: от 8 м3/ч до 4000 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);

• Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции¹⁾, %:

• модификации СГ-ЭК-Т на базе счетчиков TRZ исполнения «2У», СГ-ЭК-Р на базе RABO исполнения «2У»:

• в диапазоне объемных расходов при рабочих условиях от Qмин³⁾ до Qмакс²⁾: ± 1,0;

• модификации СГ-ЭК-Т, СГ-ЭК-Р на базе счетчиков RVG, СГ, TRZ2 и счетчиков TRZ, RABO остальных исполнений:

• в диапазоне объемных расходов при рабочих условиях от Qмин³⁾ до Qt⁴⁾: ± 2,1;

• в диапазоне объемных расходов при рабочих условиях от Qt⁴⁾ до Qмакс²⁾: ± 1,1.

Примечания:

¹⁾ Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%);

²⁾ Q_макс — максимальный объемный расход при рабочих условиях;

³⁾ Q_мин — минимальный объемный расход при рабочих условиях;

⁴⁾ Q_t — значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Q_tпринимается равным:

Диаметр условного прохода Ду,мм:

• СГ-ЭК-Р со счетчиком RABO: Ду50...Ду100.

• СГ-ЭК-Р со счетчиком RVG: Ду50...Ду150.

• СГ-ЭК-Т со счетчиком TRZ: Ду50...Ду300;

• СГ-ЭК-Т со счетчиком TRZ2: Ду50...Ду150;

• СГ-ЭК-Т со счетчиком СГ: Ду50...Ду200;

Максимальное рабочее давление:

• со счетчиком газа RABO: 1,6 МПа;

• со счетчиком газа RVG: 1,6 МПа;

• со счетчиком газа TRZ: 1,6 МПа; 6,3 МПа — в зависимости от типоразмера счетчика;

• со счетчиком газа TRZ2: ANSI600 (10,0 МПа)

• со счетчиком газа СГ16МТ-Р: 1,6 МПа;

• со счетчиком газа СГ75МТ-Р: 7,5 МПа;

Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.

Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от −23 °С до +60 °С.

Межповерочный интервал 5 лет (на коммерческом учете 2 года в соответствии с законом "О единстве измерений").

Электропитание:

• от двух литиевых элементов питания со сроком службы не менее 5 лет;

• от внешнего источника питания.

Выполняемые функции

• Вычисление приведенного к стандартным условиям объема газа;

• Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;

• Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса

• Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;

• Периодический вывод данных на принтер, оснащенный последовательным портом;

• Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;

• Архивирование основных измеряемых и вычисляемых параметров;

• Почасовая запись данных в архив за 9 месяцев;

• Ввод и изменение исходных условий и данных (процедура настройки);

При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).

Возможность работы по подставному значению расхода.

Контроль температуры окружающей среды (опционально);

Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);

Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации);

Возможность дистанционной настройки корректора с помощью SMS сообщений;

Возможность работы с модулями телеметрии БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05;

Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB ;

Удобный 4-строчный дисплей.

Дополнительное оборудование

• Дополнительные приборы (в комплект поставки не входят):

• Кабель адаптер оптический КА/О-USB

• внешние блоки питания и модули телеметрии БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05;

• модуль функционального расширения МР260;

• программно-аппаратный комплекс для считывания данных AS-300.

• Программное обеспечение (в комплект поставки не входят):

• Программный комплекс «СОДЭК® Стандарт™» версия 6.х – предназначен для сбора данных с небольшого количества ЕК270/ЕК260 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).

• Программно-технический комплекс «СОДЭК® Экстра™» - предназначен для сбора данных с большого количества корректоров ЕК270/ЕК260 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).

По согласованию с Заказчиком возможна поставка оборудования:

фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК;

комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.

СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ.
