Комплексы газоаналитические «ИРВИС-ЭКТА» (далее – ЭКТА) предназначены для непрерывного измерения объемной доли кислорода, токсичных газов и паров в воздушных средах, довзрывных концентраций горючих газов и паров горючих жидкостей в смеси с воздухом во взрывоопасных зонах (контроля утечек горючих газов), в технологических средах и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений. Измерения производятся входящим в комплект газоанализатором, внесенным в государственный реестр средств измерений. Установка комплекса ЭКТА производится в промышленных помещениях и открытых пространств промышленных объектов в зонах в соответствии с маркировкой взрывозащиты применяемых компонентов.
Область применения – контроль воздуха рабочей зоны в различных отраслях промышленности, контроль содержания различных газов и паров в технологических средах.
ЭКТА может иметь от 1 до 10 каналов измерений и является стационарным автоматическим комплексом непрерывного действия.
Комплекс ЭКТА включает в себя следующий перечень систем и устройств (в различных сочетаниях в зависимости от измерительной задачи):
- система пробоотбора и транспортировки пробы;
- система пробоподготовки;
- система автоматической защиты газоанализатора при неисправности системы пробоподготовки;
- система переключения потоков пробы;
- система калибровки газоанализатора по поверочным газовым смесям (в ручном или автоматическом режиме);
- система поддержания заданных параметров (температура, давление) воздуха внутри шкафа для обеспечения рабочих условий эксплуатации применяемого оборудования;
- система поддержания заданных параметров (температура, давление) анализируемой пробы для обеспечения условий проведения измерений в соответствии с требованиями документации на применяемый газоанализатор;
- шкаф для размещения оборудования (в случае шкафного исполнения), в том числе теплоизолированный, для установки в помещениях и на открытых площадках, в том числе взрывозащищенный для установки во взрывоопасных зонах;
- газоанализатор;
- дополнительное вспомогательное/сопутствующее оборудование.
Комплексы ЭКТА выполняют следующие функции:
− измерение довзрывных концентраций горючих газов и паров в воздушных средах, измерение концентрации кислорода, вредных и взрывоопасных веществ в промышленных технологических средах;
− выдача сигналов пропорциональных измеряемой концентрации газов (унифицированного токового (4-20) мА, потенциального, цифрового), а также релейных.
Принцип действия ЭКТА заключается в принудительном заборе газо- или паровоздушной смеси из помещения, газовой смеси из технологических трубопроводов, емкостей и сосудов с помощью пробоотборных трубок и вакуумного насоса либо инжектора и подачи её в газоанализаторы через систему подготовки пробы.
ЭКТА являются автоматическими стационарными системами непрерывного действия.

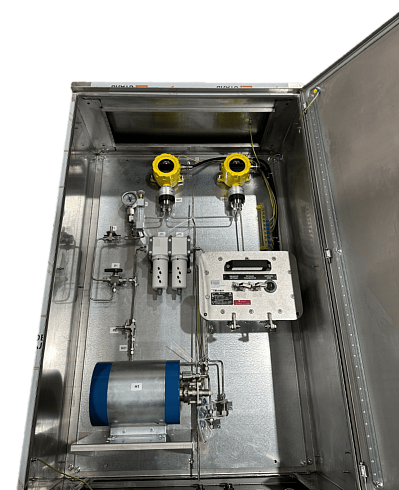

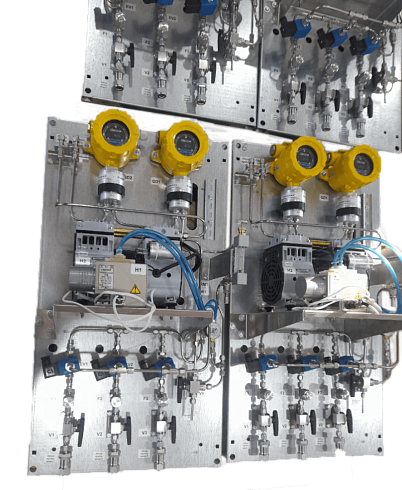

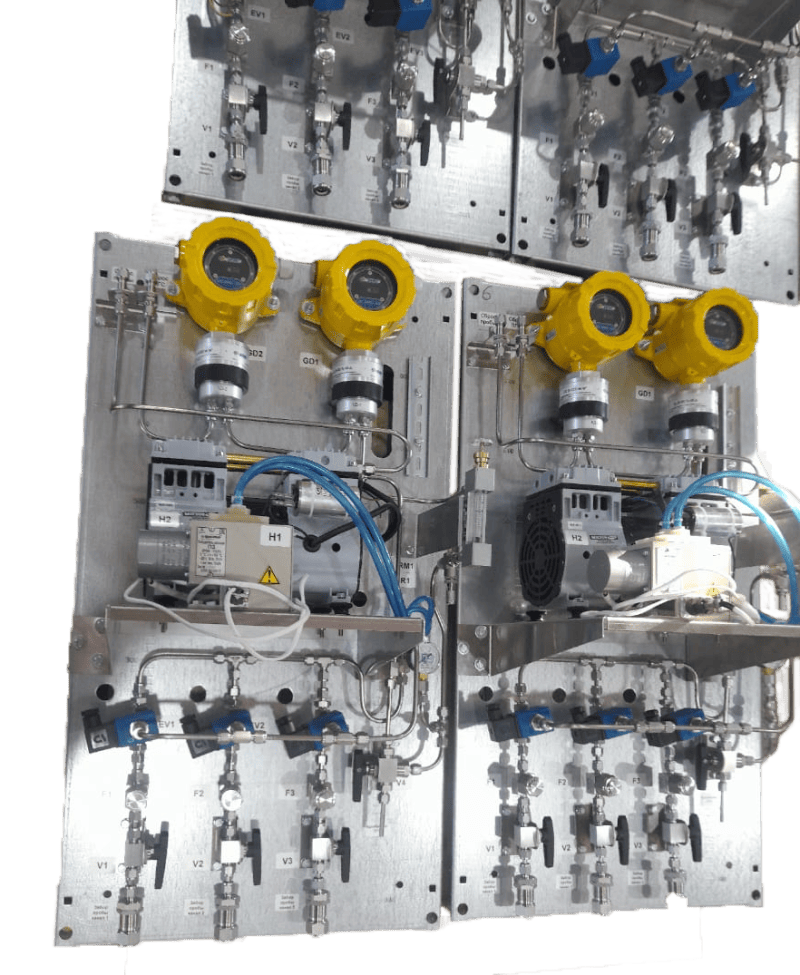

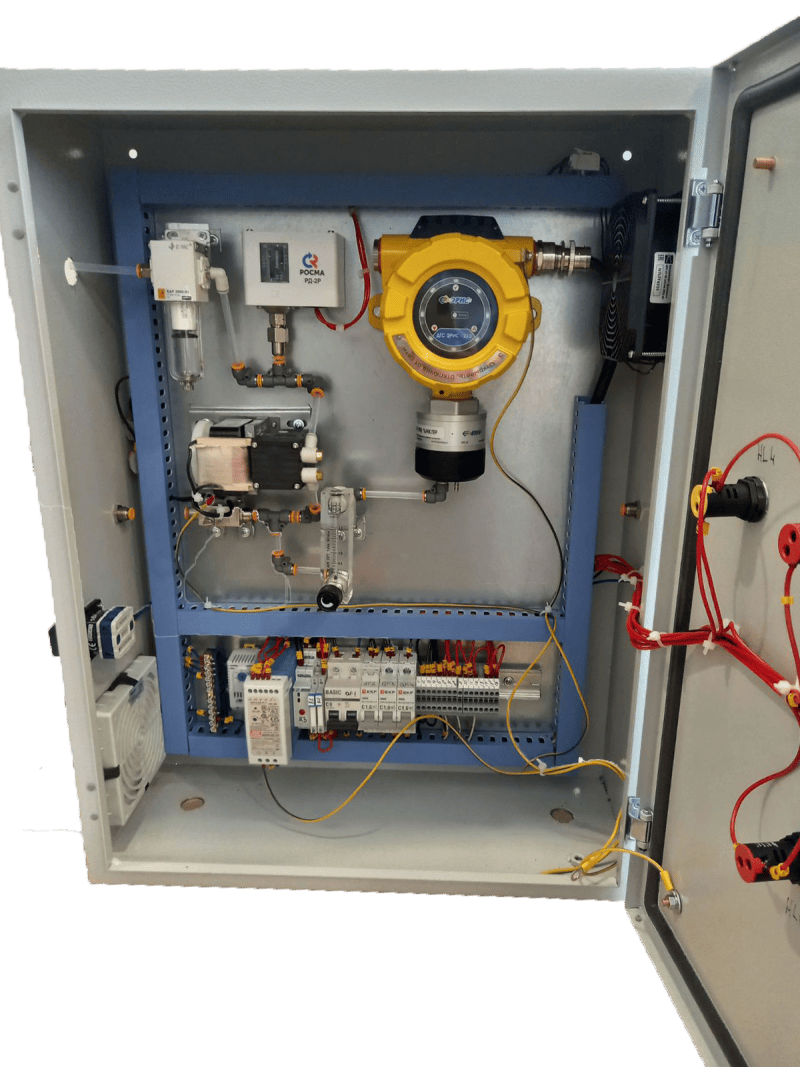

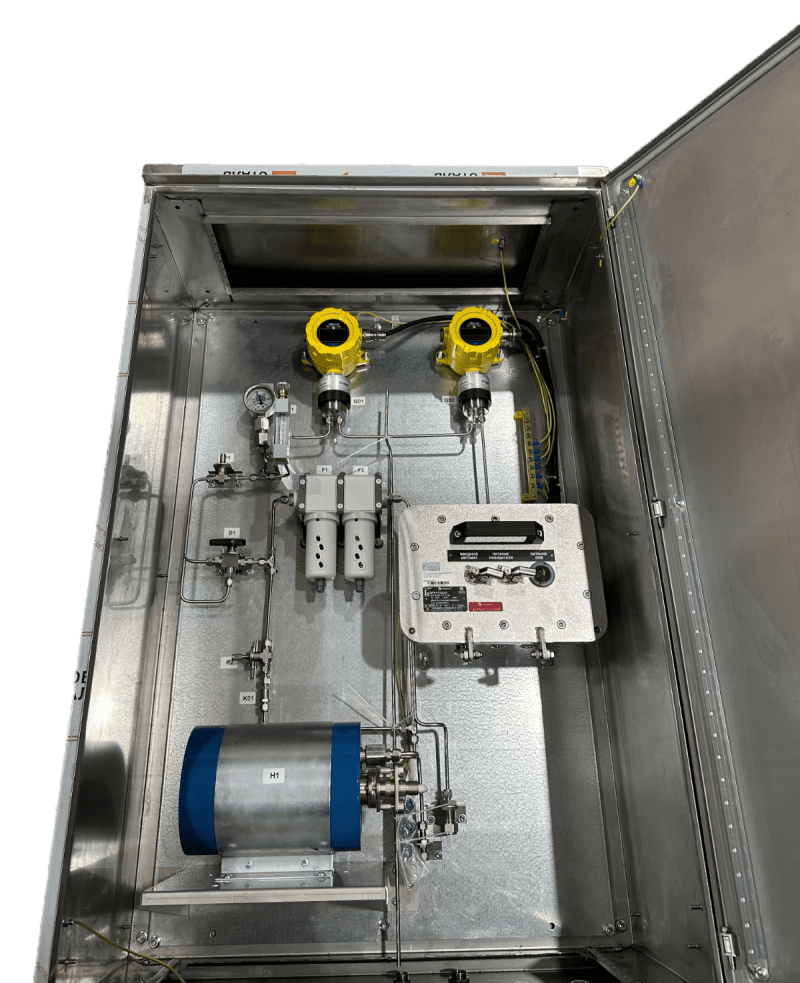

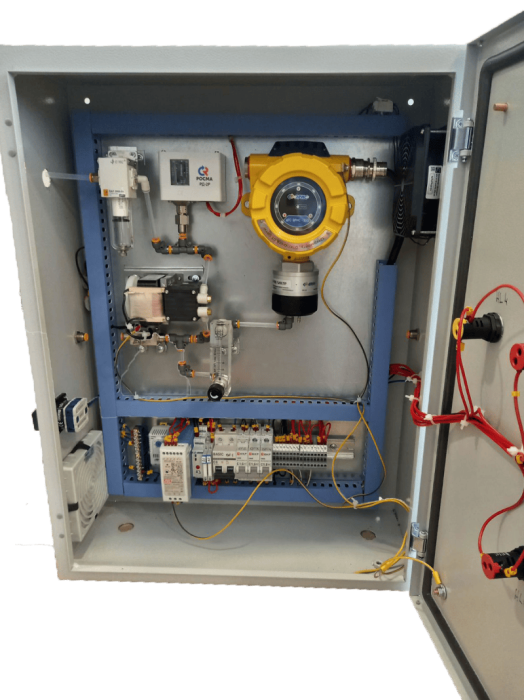

ЭКТА выпускаются в трех исполнениях: шкафное, щитовое, бескорпусное.
